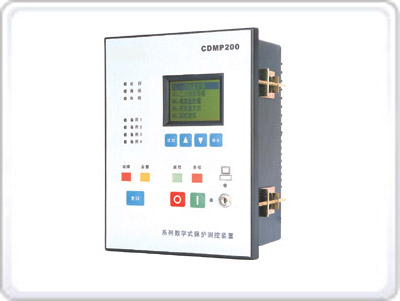

圖片僅供參考，產品以實物為準
規　格： CDMP系列
單　位： 個
■ 適用范圍
適用于110kV及以下電壓等級電網的各類電氣設備和線路的主保護和后備保護。
適用于直接接地、不接地、經電阻或消弧線圈接地系統。
適用于單母線、雙母線、旁路母線、聯絡線、并行線和環網等接線方式。
適用于各種新建變電站、配電站、發電廠以及舊站改造和擴容等。
■ 產品簡介
CDMP301 是CDMP300系列產品中通用性最強，應用面最廣的保護測控裝置，能適用于非直接接地電網或直接接地電網的各類電氣設備和線路的主保護或后備保護。一般 的配電站系統，采用CDMP301一種型號就能滿足所有的保護和自動化功能，減少了維護工作量和備品備件。
■ 保護功能
保護庫配置有二十幾種常用保護，滿足用戶對不同電氣設備或線路的保護要求
用戶可根據實際運行需要選配相應的保護，真正實現為用戶“量身定做”
自定義保護功能可實現保護庫中未提供的特殊保護，******限度的滿足用戶要求
結合梯形圖可編程功能，可實現保護動態投退和出口重定向，提高保護應用靈活性
各保護功能相對獨立，保護定值、時限、閉鎖條件和投退可獨立整定和配置
保護功能的實現不依賴于通信網絡，滿足電力系統對保護的可靠性要求
與常規繼電器保護相比，更能滿足用戶對保護的選擇性、快速性、靈敏性和可靠性要求
與事件記錄、故障錄波、通信網絡功能緊密配合，使繼電保護技術的應用達到一個新的水平。
■ 測量功能
測量內容包括：
A.電流（Ia、Ib、Ic），測量精度0.2級
B.電壓（Ua、Ub、Uc、Uab、Ubc、Uca），測量精度0.2級
C.頻率（F），測量精度0.02HZ
D.功率（P、Q、PF），測量精度0.5級
E.電度（PhI、QhI、PhE、QhE）,測量精度0.5級
F.與保護相關各種數據（如3I0、3U0、3I2、3U2、Ux、Fx等）
電流回路支持兩相兩元件、兩相三元件和三相三元件的接線方式
電壓回路支持三相完全星形（Y/Y）和兩相不完全三角形（V/V）接線方式
根據CT、PT變比和接線方式，自動進行工程量轉換，并顯示一次側值和二次側值
各測量值的精度校正通過軟件實現，無需更改硬件
■ 監視功能
支持12路外部無源接點信號輸入，支持直接跳閘或告警
采用硬件電路濾波和可設置軟件變位確認時間窗技術，消除開關接點抖動和電磁干擾引起的遙信誤變位，保證遙信正確率達100％
監視內容包括：
A.斷路器位置
B.接地刀位置
C.隔離刀位置（固定柜）
D.手車工作位置、手車試驗位置（手車柜）
E.彈簧儲能狀態、氣體壓力（GIS柜）
F.其他接點信號，如溫度、瓦斯、聯鎖信號等
G.CT/PT斷線告警
H.控制電源失電告警
I.合閘/跳閘回路斷線告警
J.裝置自檢（裝置本體工作狀態）
■ 控制功能
首創梯形圖可編程邏輯（PLC）控制技術
輕松實現各種復雜的自動化控制、包括備自投、功率因數自動補償、變壓器分接頭自動調節、PT自動切換、控制聯鎖/聯動、防越級跳閘、斷路器失靈保護及柜內溫度自動控制等
通過梯形圖編程對裝置的開入量、繼電器和內部各種運行信息直接進行訪問和操作，真正實現“智能化”控制 配備斷路器操作接口，與斷路器連接更加協調，包括：
A.斷路器遙控/本地操作及閉鎖
B.斷路器外部聯動控制
C.斷路器合閘閉鎖控制
D.斷路器防跳閉鎖控制
E.斷路器拒動信號輸出
F.斷路器分/合線圈保護
G.斷路器操作信息統計（包括操作次數、分/合閘時間、跳閘遮斷電流值和∑I2t值）因此， CDMP300系列產品不僅僅是一般意義上的保護測控裝置，更是斷路器在線監測管理器和智能化開關柜的控制管理中心。
■ 人機接口功能
完全符合人機工程設計要求
超大屏幕圖形液晶，菜單化設計、全中文顯示
可顯示主接線圖、測量數據、開關量狀態、實時波形、事件記錄、保護定值、梯形圖程序和系統參數等信息
9個高亮度指示燈，分別表示運行、通信、自檢、合位、跳位、遙控、本地、故障、告警
4個備用指示燈可由用戶指定顯示其它信息，如重合閘充電指示、備自投充電指示、變壓器溫度、瓦斯信號等
4個操作按鍵，用于操作菜單和保護投退、定值整定、參數設置等當?shù)鼐庉嫻δ?
1個復位按鍵，專用于復歸故障和告警信號
遙控/本地切換鎖，實現遙控/本地操作切換功能
分/合閘按鍵，用于本地操作斷路器
RS232調試端口，可與便攜式電腦連接，對裝置進行高級設置
為配合電氣運行和管理需要，裝置支持三個權限等級的工作模式
普通操作員：只能查看各種運行信息和系統參數；
高級管理員：可進行保護定值、時限整定、保護投退和系統參數修改；
系統維護員：可進行接線圖設計、梯形圖編程等高級設置。
■ 通信功能
      采用CAN現場總線，保證信息傳輸?shù)膶崟r性和可靠性，最高速率達1Mbps，最長距離達10km
支持標準MODBUS或IEC870-5-103規約
可選RS485、RS422、RS232等計算機異步通信方式，便于自動化系統接口
支持多種物理傳輸媒介，包括雙絞線、同軸電纜、光纖、無線等，可構成各種連接方式和地理跨度的網絡系統將所有運行信息實時發送到上一級SCADA系統，包括遙測、遙信、保護定值、系統參數等
能接手上一級SCADA系統下發的各種遙控、遙調和保護定值整定、保護投退、系統參數修改等命令，實現變電站無人值守方案
■ 型號說明
CDMP311 廠用變壓器保護測控裝置
適用：高壓電容器保護及測控（雙星形接線，帶電流不平衡保護）
高壓電抗器保護及測控（雙星形接線，帶中性點差流保護）
廠用變壓器保護及測控（帶低壓側零序電流保護）
CDMP341 線路保護測控裝置
適用：110KV進線保護及測控
35KV線路保護及測控
10KV架空線路保護及測控
雙電源系統或環網線路保護及測控
CDMP361 高壓電動機保護測控裝置
適用：2000KW及以下高壓異步電動機保護及測控
2000KW及以下高壓同步電動機保護及測控
CDMP362 大功率電動機、發電機保護測控裝置
適用：2000KW以上大功率異步電動機保護及測控
2000KW以上大功率同步電動機保護及測控
1000KW以上大功率同步發電機保護及測控
         CDMP381 電壓互感器保護測控裝置
         CDMP391 變壓器后備保護測控裝置
         CDMP392 兩卷變壓器主保護裝置
