N5-12型 系列戶內高壓負荷開關及熔斷器組合電器
概述
FN5-12R(L)型戶內交流高壓負荷開關一熔斷器組合電器是我廠吸收消化國外先進技術，結合我國的供電要求，自行設計研制而成的。該產品經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷 開關——熔斷器組合電器》（1990版）和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，并有效地避免了設備的缺相運行。
該產品的研制成功填補了國內空白，可實現開關、隔離和接地三工位。

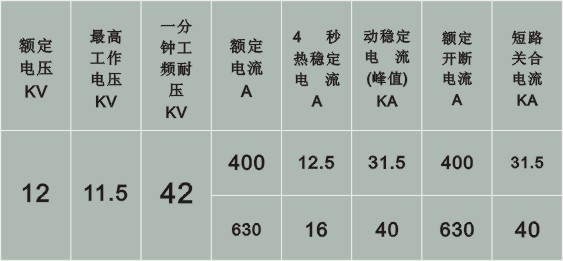

主要技術參數

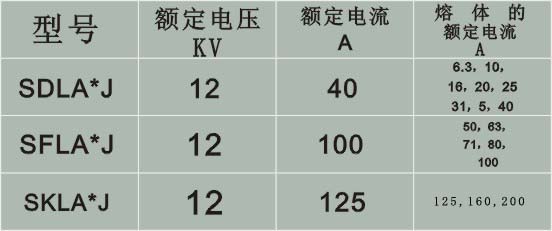

熔斷器額定參數

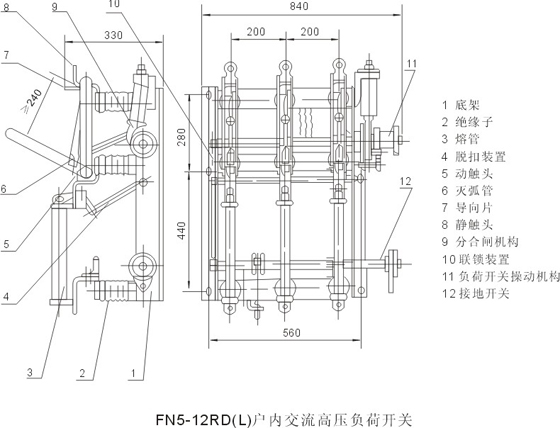

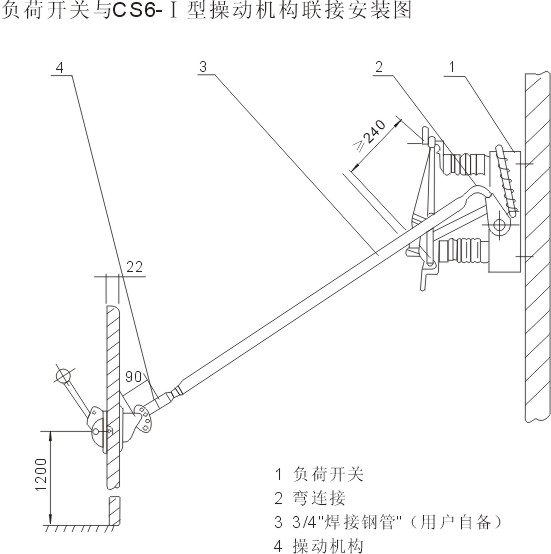

外形及安裝圖
