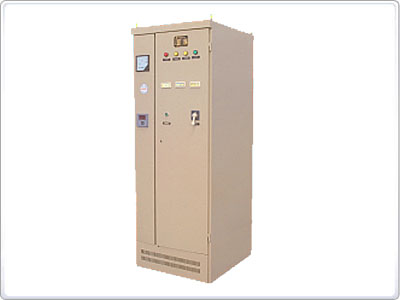

DYG電液變阻起動柜是為改善大中型繞線式異步電動機或感應同步電動機的起動性能而研制成功的新型起動設備。他克服了老式起動器?！踩珙l敏變阻器.油浸變阻器.鑄鐵電阻器等〕存在的沖擊電流大 .電壓低，難起動和操作不便等問題。本產品特別適用于建材.化工.冶金，鋼鐵，礦山等工業部門的球磨機，軋鋼機，空壓機，大型泵，大型風機，大型灌溉電機的起動。

一、性能特點:
1.起動電流小
起動瞬間電流小于1.3倍額定電流，而加速過程電流等于正常運行電流使電動機無附加起動溫升，同時大大降低了起動對電網電壓電流的沖擊。從而很好地保護了電機和電力變壓器，廷長電機使用的壽命。
2、起動平滑
由于串入轉子回路的阻值是無極減小的，同時保證了電機輸電恒定的起動轉柜，實現了電動機的平滑起動，消除了有級起動對減速機和被拖動設備多次的機械應力沖擊，促護了減速機和被拖設備并延長其使用壽命。
3、起動平滑降低了電機起動對電網或電力變壓器的要求：
只要電網能保證電動機正常運行，電動機就能順利起動，特別適用電力緊張，電網電壓波動大，電壓低的地區，即不會因電力緊張，電壓低而影響生產，又可節約一次性投資。
4、可連續起動：
每次起動，起動器本身溫升小于3℃ ，而電機無附加起動溫升，因此，電機可進行連續多次的起動，并無火花，噪聲低。
5、節能：
電機節能和頻敏電阻器相比，每起動一次可節電12度左右。
6、全部操作自動化，起動程序簡單，可靠。
7、結構簡便.維護方便。

二、主要結構：
電液變阻起動柜結構分別由液體變阻柜部分上下結構組成，液體變阻柜是本設備的 主體，它包括電液箱，導電液體，電極機械傳動設置。液體探測元件，溫度傳感器等，控制柜由控制盤和操作指示盤組成。

三、基本原理
它利用導電液體中兩平行極板間的液體電阻.通過機械傳動裝置使極板的相對距離逐漸縮小，直至接觸，使串入電機轉子回路中的電阻無級變小最后為零。實現重載繞線式大中型電機的平滑起動。

四、主要技術參數：（隨著產品的更新?lián)Q代，外形及安裝尺寸會有變化，請以具體產品為準）

電液阻起動柜	選配線式異步電動機規格		起動電流比Lg/le	異電液體正常工作度℃	變阻柜外形尺寸
	功率KW	額定電壓V
DYG-1	55-245	3800 3000 6000	≤1.13	0-60℃	2200x770x600
DYG-2	245-380	380 3000 6000 10000	≤1.13	0-60℃	2200x870x700
DYG-3	570-630	380 3000 6000 10000	≤1.13	0-60℃	2200x900x800
DYG-4	800-1000	380 3000 6000 10000	≤1.13	0-60℃	2200x900x800
DYG-5	1000-1600	380 3000 6000 10000	≤1.13	0-60℃	2200x1000x900
DYG-6	1800-2500	380 3000 6000 10000	≤1.13	0-60℃	2200x1000x900

五，操作步驟與注意事項
1.首先查看液體起動柜電源是否合上.合上電源后，停機指示燈亮。
2,檢查液體起動柜活動電極是否處于停在起動狀態的位置（即即活動電極己碰到上行程開關）。.
3、如果在起動過提中(還沒有正常運轉)，突然停電，待來電之后.等活動電極自動復位后方可起動。
4.整個起動過程需25- 30秒時間，起動正常切除接觸器會自動切除，活動電極會自動復位。自動復位指示燈亮.運轉指示燈亮。
5.整個起動過程中.液體柜不需要人為操作.
6.注意事項：第一次試機時，應注意活動電極的方向.在沒有合上液體起動柜電源時，用手將活動電極自動上升，即正確.反之即錯誤。調換三相電源即可。另外，隔三個月時間檢查液體柜的液體是否下降，如已下降，補充清水即可。
六、保養與檢查
1、電阻液液位是否在規定范圍(以活動極板浸液為標準)。
2、電阻液溫度是否在規定范圍。
3、各電器元件是否受損或接線松動。
4、限位開關的觸塊有無松動及變型。
5、傳動機構有無異常嗓聲。
6、有無過載和切除報警。
