| 技術特點及相關參數： | |

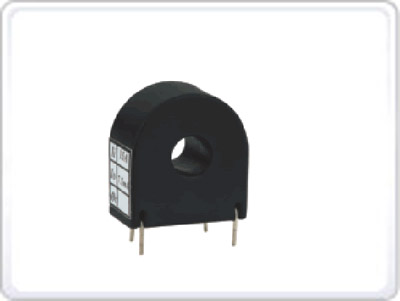

| ●電磁隔離，精度高，無漂移 ●MTBF>10萬小時 ●全樹脂密封，可靠性高 ●工作溫度－25℃～＋75℃ ●隔離耐壓AC2500V/1分鐘 ●頻響20～50KHZ，尤其適合工頻信號檢測 ●輸入電流5A、10A、20A、30A ●過載范圍：2倍過載，可保護精度 ●輸出電流2.5mA、5mA、10mA、15mA ●輸入穿孔為Ф7.5mm ●線性度0.1％，耐沖擊性強 ●相差小于5分（補償后） ●小巧輕便，能直接焊接在印刷線路板上 ●對應型號SCT□□□B | |
| 使用說明： | |
|
SCT□□□B系列精密電流互感器，典型應用電路如圖所示。根據Vo=Io（R+W），調節反饋電阻R+W，即可獲得所需的輸出電壓。精度要求不高時，可不用W。可調節電阻r 及電容C用于補償相移，不需補償時，可以不接。所用電阻均要求溫度系數小于50PPM。 |
